Как настроить ободные тормоза. Виды тормозов, регулировка тормозов

Вибрейки не теряют популярности. Простота обслуживания, дешевые расходники и неприхотливость при эксплуатации – отличный вариант для тех, кто использует велосипед в первую очередь для перемещения, без экстрима и сверхнагрузок.

Вибрейк с описанием

Принцип работы элементарен – тормозная ручка при нажатии тянет трос (G), который сдвигает рычаги тормоза (I), прижимая закрепленные на них колодки (J) к ободу колеса. При отпущенной ручке рычаги возвращаются в исходное положение, установленными на них пружинами. В статье разберем, как настраивать и регулировать ободные тормоза:

Проверяем состояние тормозов

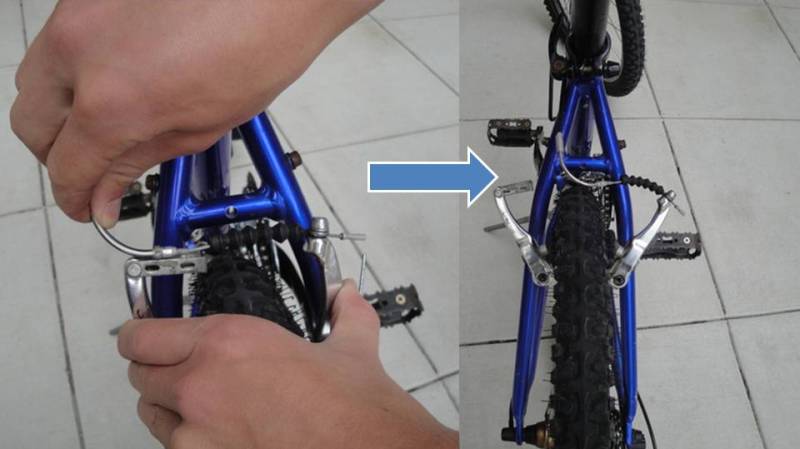

В первую очередь «расстегиваем» тормоз, как показано на фото.

Тормоз v-brake

Проверяем, как ходит тросик (G) в рубашке (A), нажимая и отпуская тормозную ручку и подтягивая тросик обратно пальцем – движение должно быть свободным, без задержек. Если тросик вытягивается тяжело, возможно, он, рубашка или его направляющая (C) повреждены, либо внутри рубашки или направляющей скопилась грязь. Их необходимо снять и почистить, либо заменить.

Проверяем состояние колодок (J). На них должны быть видны канавки для стока грязи (колодка не должна быть гладкой). Изношенные колодки без канавок необходимо заменить. Проверьте укомплектованность колодок шайбами и правильность их установки.

При установке новых колодок соблюдайте очередность шайб.

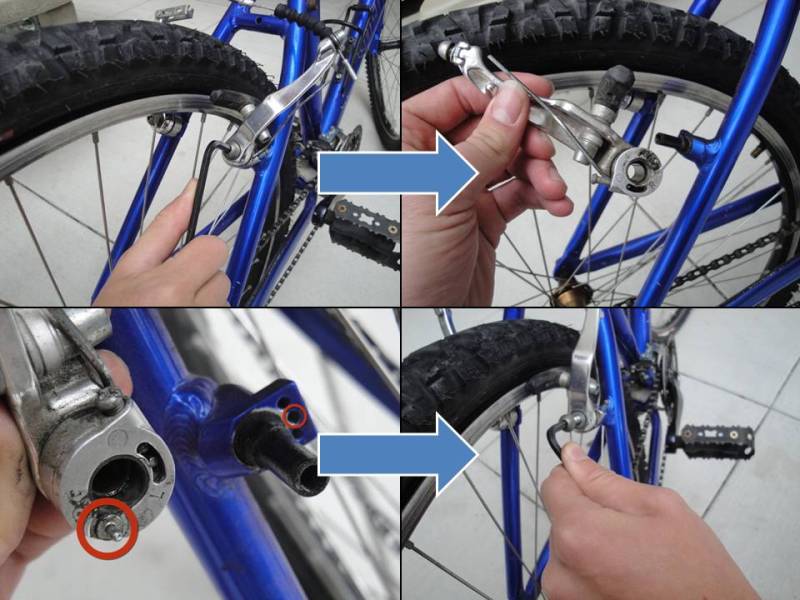

Рычаги тормоза (I) должны свободно поворачиваться на своих посадочных местах и раздвигаться пружинами после сжатия. Если движение затруднено, тормоз при работе может застревать в закрытом положении и тереть колодкой об обод. В этом случае можно снять рычаги с посадочных мест, почистить и смазать места контакта и установить обратно.

Рычаги ободного тормоза

При установке обратите внимание, чтобы выступающий пин на рычаге попал в отверстие на раме, и чтобы на левом и правом рычаге отверстие было одно и то же.

Регулируем положение колодок

«Застегиваем» тормоз, сжав рычаги и уложив направляющую тросика (С) в упор (D). Шестигранником ослабляем болт, фиксирующий колодку (K). Прижимаем рычаг с колодкой к ободу и выставляем колодку так, чтобы она:

  • прилегала к ободу всей поверхностью
  • не касалась покрышки
  • располагалась параллельно ободу

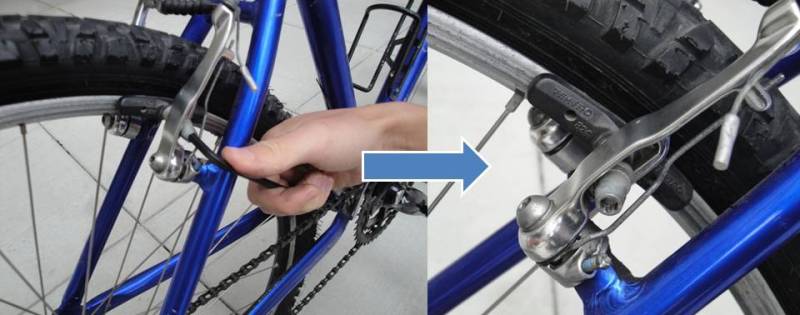

Регулировка положения колодок ободного тормоза

В этом положении колодку необходимо зафиксировать, закрутив болт. При затяжке болта колодка может сдвигаться, и её нужно поправлять. Проще будет, если вы найдете ассистента, который зажмет и подержит ручку тормоза, пока вы затягиваете болт.

Если ваши тормоза «визжат», попробуйте сделать следующее.

Регулировка положения ободного тормоза

Перед затяжкой болта подложите под заднюю (по направлению движения) часть колодки сложенный вдвое лист бумаги, затем затяните болт. Так колодки будут плавнее прижиматься к ободу при торможении (сначала передней частью, затем задней) и не будут «скрипеть».

Аналогичные операции проделываем со второй колодкой.

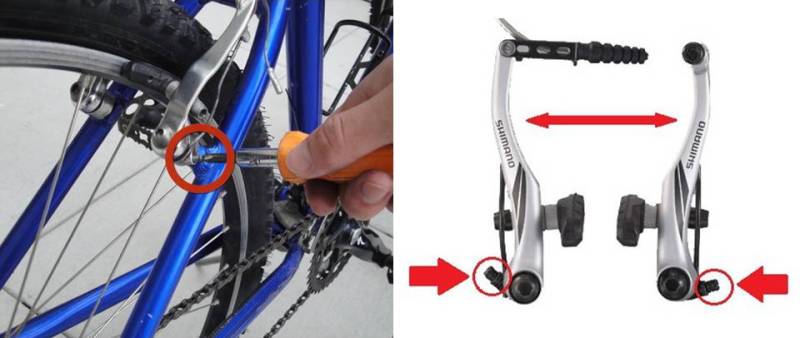

Выставляем рычаги симметрично

Чтобы левая и правая колодка изнашивались равномерно, они должны находиться на одинаковом от обода расстоянии. Регулируется натяжением пружин на рычагах тормоза. Чтобы выровнять усилие, возвращающее левый и правый рычаги тормоза в исходное положение, воспользуемся регулировочными болтами, находящимися в основании рычагов.

Регулировка пружин ободного тормоза

Закручивая болт по часовой стрелке мы натягиваем пружину, выкручивая – ослабляем. Нажимая и отпуская тормоз, проверяем равномерность удаления колодок от обода. Подкручивайте болты с левой и правой сторон, пока колодки не будут отходить на одинаковое расстояние при отпущенной ручке тормоза.

Настраиваем положение тормозной ручки и натяжение тросика

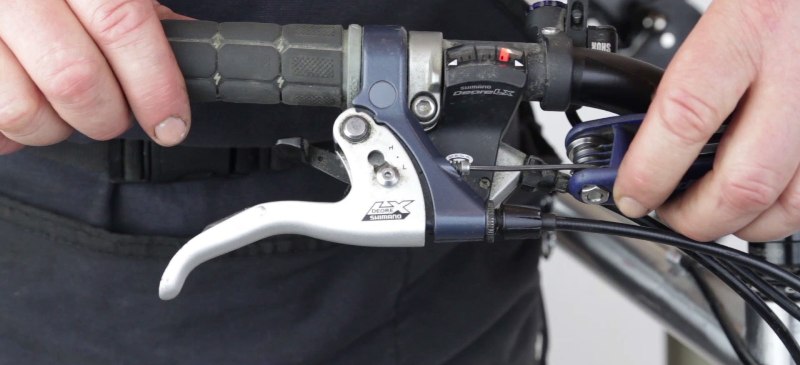

Чтобы приблизить ручку тормоза к рулю (например, чтобы не приходилось сильно тянуться за ней пальцами), закручиваем болт на тормозной ручке.

Настройка положения тормозной ручки

При этом учитывайте, что слишком близко ручку к рулю подводить не стоит. Она не должна касаться грипсы при полном зажатии.

Когда положение ручки тормоза выставлено, остается настроить натяжение тросика. Задача — подвести колодки максимально близко к ободу, оставив между колодкой и ободом расстояние в 2-3 миллиметра.

Для этого можно подтянуть тросик двумя способами:

  • Для грубой настройки, если тросик совсем слабо натянут, и колодки далеко от обода: ослабляем болт, фиксирующий тросик в рычаге тормоза, подтягиваем тросик, закручиваем болт.Фиксирующий болт тросика тормозаОслабляя болт, придерживайте рычаг и тросик, чтобы тросик не «убежал», и не пришлось его заново заправлять в посадочное место.
  • для тонкой подстройки используем регулировочный винт на месте выхода рубашки с тросиком из ручки тормоза.Регулировка натяжения тросикаЧтобы винт крутился свободно, ослабляем стопорную гайку, выкрутив её против часовой стрелки. Закручивая винт по часовой стрелке, мы ослабляем натяжение тросика (колодки отходят от обода), выкручивая против часовой – усиливаем натяжение (колодки ближе к ободу). Когда колодки будут в нужном положении, закручиваем стопорную гайку.

Вот и всё! Проверяем, как всё работает. При необходимости еще раз подрегулируйте пружины рычагов.

Устройство дисковых тормозов велосипеда

Дисковые тормоза предназначены для торможения велосипеда путем преобразования кинетической энергии в тепловую посредством трения колодок о тормозной диск. Как говорилось ранее, дисковые тормоза велосипеда бывают механические и гидравлические. Принцип их действия одинаков, но присутствуют небольшие отличия в конструкции.

Дисковые механические тормоза велосипеда

Дисковая механика представляет из себя следующую конструкцию.

  1. Тормозная ручка. Устанавливается на руль (крепится при помощи хомута) велосипеда и предназначена для передачи усилия нажатия руки на тормозные колодки.
  2. Регулятор троса с контргайкой. Регулятор троса предназначен для изменения силы натяжения троса дисковых механических тормозов. Контргайка – для фиксации регулятора.
  3. Регулятор тормозной ручки. Позволяет регулировать расстояние от тормозной ручки до руля, тем самым дает возможность выставить комфортное положение непосредственно под длину пальцев велосипедиста.
  4. Рубашка троса. Служит для защиты троса от повреждений и загрязнений.
  5. Трос. Необходим для передачи движения тормозной рукояти на калипер тормозов.
  6. Фиксатор троса. Место куда крепится трос и зажимается фиксирующим болтом.
  7. Калипер. Механизм, который при натяжении троса приводит в действие тормозные колодки.
  8. Тормозные колодки. Представляют собой металлические площадки с нанесенным на них органическим или металлизированным веществом. Вставляются в калипер.
  9. Адаптер. Служит своеобразной прослойкой между калипером и рамой велосипеда.
  10. Ротор (тормозной диск). Устанавливается на втулку колеса.
Механический дисковый тормоз
Ручка тормоза

Дисковые гидравлические тормоза велосипеда

Дисковая гидравлика очень похожа на механический аналог. Главное отличие, что сила, приложенная к тормозной ручке, передается на колодки не при помощи троса, а благодаря тормозной жидкости DOT4 (на тормозах Avid, Hayes, Helix) или минерального масла (на тормозах Shimano). Далее рассмотрим конструкцию гидравлических дисковых тормозов.

  1. Тормозная ручка. Приводит в действие поршень, который давит на тормозную жидкость.
  2. Регулятор тормозной ручки. Как и у дисковой механики предназначен для регулировки положения рукояти относительно руля.
  3. Мастер-цилиндр. Он состоит из нескольких деталей. Расширительный резервуар с крышкой, служит в качестве хранилища тормозной жидкости. Крышка используется при заполнении и прокачке тормозов. Внутри также находится поршень с манжетой и возвратная пружина.
  4. Гидролиния. Представляет собой прочный шланг, который соединяет между собой мастер-цилиндр и калипер.
  5. Калипер. Механизм, который при появлении давления в гидролинии приводит в действие поршни, толкающие тормозные колодки.
  6. Тормозные колодки. Служат для преобразования силы трения в тепловую энергию, тем самым останавливая велосипед.
  7. Адаптер. Деталь, при помощи которой калипер тормозной системы устанавливается на вилку или раму велосипеда.
  8. Ротор. Представляет собой перфорированный металлический диск, о который, при нажатии ручки, трутся колодки.
Схема дисковой гидравлики
Гидравлика

Симптомы проблем

Как определить, что требуется регулировка тормозов на велосипеде? Есть несколько признаков:

  1. Вы купили велосипед – новые механизмы требуют обкатки и постоянной, в несколько подходов после небольшого пробега, регулировки.
  2. Вы не использовали велосипед больше месяца – особенно, если это было холодное хранение, обслуживание колодок и тормозного механизма обязательно.
  3. Из механизма слышны «новые» звуки: гудение на скорости, периодические стуки, свист, скрипы – проблемы с механическими частями или колодкой.
  4. Тормоза стали плохо реагировать на усилие, то есть срабатывать только после некоторого хода, не сразу «отпускать» и т.д. – явный признак проблем с тросиками или гидравликой.
  5. Визуальные повреждения тросиков или элементов механизма тормозов – работать они могут и продолжать, но отрегулировать после, например, удара просто необходимо.
reg-tormozov-1-500x333-1140011

Неравномерно истёртые колодки дисковых тормозов

Виды тормозов

Выбор подходящих тормозов велосипеда зависит от режима эксплуатации и финансовых возможностей. Так, дисковые считаются самыми дорогими, v-brake – более экономичный вариант. Гидравлика и ободная система тоже отлично выполняют свои функции. Каждая разновидность имеет свои достоинства и недостатки.

Дисковые

Дисковый механизм изначально был прерогативой автомобилей и мотоциклов. Со временем эта система перекочевала в веломир. Состоит она из тормозного диска, колеса, прикрепленного к втулке и калипера, внутри которого располагаются колодки. Самые распространенные размеры элемента: 140, 160, 180, 185, 203, 220 мм. Чем больше диаметр ротора, тем более эффективной будет работа всей конструкции.

Дисковые велосипедные тормоза могут быть механическими или гидравлическими. К преимуществам механизма относят:

  • мощное, быстрое торможение;
  • эффективность работы в любых условиях;
  • возможность установки на широких покрышках;
  • долговечность колодок;
  • механизм не влияет на износ обода.

Среди недостатков отмечают сложный ремонт в полевых условиях при отсутствии специального инструмента. Кроме того, дисковая система характеризуется большим весом, имеет высокую стоимость.

Как настроить ободные тормоза. Виды тормозов, регулировка тормозов
Механический


Как настроить ободные тормоза. Виды тормозов, регулировка тормозов
Гидравлический

Как настроить ободные тормоза. Виды тормозов, регулировка тормозов

V-brake

При установке механизма тормозной тросик подводят сбоку к верхней части рычага. Последний сжимает обе части элемента с картриджными колодками. Благодаря параллельному прижиманию обеспечивается быстрое торможение. К преимуществам системы относят:

  • простота и эффективность конструкции;
  • небольшой вес по сравнению с барабанными и дисковыми механизмами;
  • доступная стоимость.

Среди недостатков тормозов v-brake отмечают снижение результата при попадании на обод грязи или воды. В связи с повышенным трением о частицы пыли, песка механизм быстрее изнашивается. Еще один минус – невозможно установить такую систему на велосипед с широкими колесами.

Как настроить ободные тормоза. Виды тормозов, регулировка тормозов
Как настроить ободные тормоза. Виды тормозов, регулировка тормозов

Гидравлические

Принцип действия гидравлических тормозов такой же, как у ободных и дисковых. Единственное отличие заключается в том, что в действие элемент приводят не тросики, а специальная гидролиния, соединяющая механизм с тормозными ручками. К преимуществам конструкции относят:

  • самое мощное торможение в отличие от других типов;
  • высокий уровень контроля тормозного усилия;
  • эффективное функционирование при любых погодных условиях;
  • возможность использования с широкими колесами;
  • механизм не влияет на износ обода.

Среди недостатков гидравлического тормоза для велосипеда отмечают сложность ремонта, поиска подходящих запчастей, выпрямления погнутого ротора. Механизм имеет большой вес, стоит дорого.

Как настроить ободные тормоза. Виды тормозов, регулировка тормозов
Как настроить ободные тормоза. Виды тормозов, регулировка тормозов

Ободные

Данный механизм является самым популярным в настоящее время. Действует он непосредственно на поверхность ободьев, приостанавливая их вращение. Приводные ручки располагаются на руле, прижимные элементы – в непосредственной близости от колес. Все детали соединяют при помощи тросиков.

Существует несколько разновидностей механизма: клещевые, кантилеверные, v-brake. К преимуществам ободных тормозов относят:

  • простота конструкции;
  • ремонтопригодность как в домашних условиях, так и поездках;
  • высокая эффективность торможения;
  • универсальность;
  • небольшой вес.

Ободные тормоза не лишены недостатков. Изделия характеризуются невысокой модуляцией, чувствительностью к искривлению ободьев. Влага и грязь ухудшают работу механизма, при длительном использовании конструкция нагревается, что приводит к истиранию колодок.

Как настроить ободные тормоза. Виды тормозов, регулировка тормозов
Клещевой


Как настроить ободные тормоза. Виды тормозов, регулировка тормозов
Кантилеверный


Как настроить ободные тормоза. Виды тормозов, регулировка тормозов
V-brake


Как настроить ободные тормоза. Виды тормозов, регулировка тормозов
Схема

Типы тормозов и необходимость их регулировки

Как регулировать тормоза на велосипеде

Тормоза – основные аксессуары к велосипеду и делятся они на два вида в зависимости от их воздействия. Первый и самый распространенный тип – ободные, принцип их действия – механическое воздействие на обод колеса для снижения скорости и вращения и остановки. Второй, не самый распространенный тип, – дисковые. В зависимости от типа передачи усилия от тормозной ручки к тормозному механизму тормоза делятся на механические и гидравлические. Ниже приводятся рекомендации по регулировке механических тормозов.

Необходимость регулировки и настройки

Тормоз – основное средство предотвращения аварийных ситуаций во время движения, их надежность и правильная регулировка обеспечивают безопасность транспортного средства и пассажира.

Симптоматика проблем с тормозами и периодичность регулировки

Прежде всего, необходимо проверить работоспособность тормозной системы.

Процедура проверки:

  • Приподнимите переднее колесо, так, чтобы оно не касалось поверхности. Придайте ему вращение и проверьте, не касаются ли кратковременно, тормозные колодки обода и нет ли посторонних звуков при этом. Если это происходит, то нарушена центровка колеса – оно имеет “восьмерку”. Прежде чем приступить к дальнейшей проверке, необходимо устранить эту неисправность.
  • Во время вращения нажмите на ручку тормоза – тормозные колодки должны сработать мгновенно и колесо остановиться. Если наблюдается задержка торможения или проскальзывание колеса, то требуется настройка тормозной системы.
  • Приподнимите над поверхностью заднее колесо и повторите вышеописанную процедуру.

Так как элементы тормозной системы плотно контактируют с окружающей средой, проверьте внешний вид и состояние тормозных колодок и тросиков управления. Необходимо очистить их от загрязнений и обратить особое внимание на состояние тросиков – повреждение и разрыв даже одной пряди могут доставить неприятности, поэтому их необходимо заменить.

Итак, работоспособность тормозной системы проверена.

Когда же требуется настройка и регулировка тормозов?

В следующих случаях:

  • После покупки и небольшой обкатки под нагрузкой требуется осмотр и регулировка всех систем – в том числе и тормозной.
  • После механического воздействия на велосипед – ударов и падений.
  • После длительного хранения. Особенно в неотапливаемых помещениях.
  • Во время движения появились посторонние звуки – стуки и скрип, либо периодический свист.
  • Реакция тормозной системы на управление изменилась – задержка срабатывания или, наоборот, отпускания.

Особенно важна работоспособность тормозной системы, если у Вас в наличии горный велосипед.

Рассмотрим процедуру регулировки самых распространенных тормозов велосипеда – механических ободных.

Регулировка ободных тормозов

Регулировка ободных тормозов (практически все современные – это тип V-Brake) очень проста и не требует никаких особых условий. Причём из-за «открытости» механизма обслуживание обычно заключается не в работе с конструкцией, а в замене колодок.

Типы креплений

Перед регулировкой в первую очередь следует удостовериться, что ободные тормоза, действительно, V-Brake. Собственно, ободных типов креплений существует три:

  • V-Brake – раздельные рычаги в форме буквы V, соединённые тросом, который удерживается поводком (рубашкой);
  • кантилеверные – с дополнительным центральным креплением, от которого трос уходит отдельно к каждой стороне. Фактически, это предшественники V-Brake, отличающиеся более сложным механизмом, но большим просветом, что выгодно для «грязного» катания;
  • клещевые тормоза – U-образное крепление, в котором два рычага соединены и «закусывают» обод. Такие модели ослабить сложнее всего.
reg-tormozov-2-500x375-4803689

Кантилеверные тормоза

Разбирается каждый тип по-разному, но подавляющему большинству придётся столкнуться только с первым типом.

Снимаем тормоза

Идём по следующим шагам:

  1. Размыкаем тормоза, под усилием извлекая рубашку троса из держателя.
  2. Выкручиваем винт крепления к раме.
  3. Снимаем тормоза.
  4. Выкручиваем винт фиксации колодок, если требуется работа с колодками.

Очень важно на последнем шаге не потерять правильную последовательность шайб. Они идут парами – выпуклой и вогнутой. От их установки зависит дальнейшая регулировка.

Обновление и замена колодок

Самое частое обслуживание – это замена или обновление колодки велосипедных тормозов.

Обновления обычно достаточно после длительного хранения. Поверхность обода и колодки обезжиривается, и, в зависимости от оставшейся толщины резины, снимается её верхний слой, так как он «дубеет» и от мороза при хранении, а также от нагрева при активном торможении.

reg-tormozov-3-500x375-9681045

Сменные картриджи для картриджных тормозных колодок

Реже делается замена колодки. После выкручивания винта поддевается и удаляется старая колодка, а на её место устанавливается новая. Здесь требуется аккуратность при выборе, поскольку единого стандарта нет, и паз для винта может не подойти, да и сама колодка на площадке может не лечь. К счастью, любые проблемы с размером разрешаются с помощью острого ножа. В случае картриджной колодки подрезание скорее всего не будет помогать, но такие случаи достаточно редки.

Регулировка

Регулировка V-Brake заключается в изменении геометрии крепления колодок и натяжении тросика.

Регулировка натяжения

Расстояние от колодки до обода регулируется через натяжение тросика. Для этого есть винт, который находится на тормозной ручке. При его вращении колодки, соответственно, приближаются (против часовой стрелки) и отдаляются (по часовой стрелке) друг от друга и от обода.

Если регулировки винта не хватает, требуется укоротить или удлинить тросик. Это делается на самих тормозах. Напротив рубашки, на противоположенном элементе, тросик зажат фиксатором, который откручивается шестигранником. Для этого надо открутить болт фиксатора, подтянуть или ослабить трос, закрутить фиксатор обратно. Лишнюю длину троса можно обрезать, хотя многие оставляют его в скрутке на случай обрывов, хотя практика показывает, что такие «запасы» никому не помогают.

Регулировка положения и наклона колодки

После ослабления или полного выкручивания винтов фиксации колодок они могут быть сдвинуты в любом направлении.

reg-tormozov-4-450x213-9863639

Выкрученный винт фиксации колодок

Эту регулировку следует делать, не снимая колес, чтобы чётко разместить колодку. Итак, как должна встать колодка:

  • Колодка должна быть на уровне обода, ни на миллиметр не выходя за него.
  • При проверке на просвет с любой стороны колодка должна быть и в положении торможения, и в разомкнутом положении параллельна ободу.
  • При прокручивании колеса колодка должна прижиматься точно по вектору вращения – отклонение от него приведёт к повреждению тормозов.

После установки колодок в соответствии с этими условиями винты закручиваются, тормоза проверяются.

Общие характеристики тросика

Тормозной трос на велосипед производится из износостойких тонких стальных или тефлоновых нитей равномерно сплетённых и покрытых гибким полимерным материалом. Для защиты применяются тефлоновые смазочные средства.

Самый надежный вариант тормозного тросика произведен из нержавеющей стали. Постоянная эксплуатация велосипеда провоцирует загрязнение оплетки.

Со временем прочность каждой жилы уменьшается: образуются отдельные протёртые участки подверженные разрыву, расслоению и перегибу.

тормозной трос

Тросовая оболочка (оплетка) производится в нескольких модификациях:  Витая оплетка – представляет собой несколько пар изолированных проводников с добавлением металла, каждый из них покрыт защитным пластиком, внутренний отсек обработан смазочным средством для снижения величины трения.

Ценовая категория этих оплеток низкая, в продажу поступает редко.

Оплетка SIS – спиралевидная оплетка, вместо тонких металлических нитей в пружину вкручиваются металлические листы, внутренняя поверхность обработана тефлоновой смазкой.

Этот вид оплеток наиболее распространен в продаже на сегодняшний день и используется на тормозных и скоростных тросиках.

SIS-SP – модернизация современного троса, представляет собой параллельные нити покрытые полимерными слоями.

В отличие от других типов не изменяют длины провода, и балансируют натяжение. Внутреннее пространство смазано силиконовой жидкостью.

Оплетка считается самой надежной, благодаря ряду факторов тормозная система работает наиболее точно.

тормозной трос

Основные функции системы

Главные параметры, отвечающие за работу тормозящей системы это:

  • Сила торможения – насколько сильно тормоз зажимает обод и максимальное усилие требуемое для остановки или фиксации байка.
  • Износостойкость – показатель предположительного срока работы системы с учётом соблюдения правил эксплуатации.

Проверка реакции колодок

При спущенном рычаге тормоза зазор между колодками и диском не должен превышать 2 мм с обеих сторон.

Чтобы проверить необходимость регулировки надо повращать барабан тормоза по часовой стрелке при нажатом и свободном рычаге.

Перед тем как заменить тормозной трос на велосипеде следует проверить работу колодок:

  1. Колодки плотно контактируют с диском (ободом) – регулировка не требуется, тормозной проводник в нормальном натяжении.
  2. Колодки не достают до диска – длина троса укорачивается до требуемого уровня.
  3. Тормозной трос должен быть отрегулирован так, чтобы при отпущенном рычаге колесо свободно вращалось и не цепляло колодки.
  4. При нажатом рычаге расположение тормозных колодок не должно превышать 2 мм, а рычаг упираться в ручку руля.
тормозной трос

Регулировка длины троса

Перед началом регулировки следует проверить крепление тормоза. При слабой разбалансировке трос можно отрегулировать на руле велосипеда – просто затянуть крепление на тормозной ручке фигурным болтом.

  1. Проверка положений регуляторов – они должны быть прикручены в необходимом положении.
  2. В участке где трос крепится к тормозному рычагу открутить шестигранным ключом фиксирующий болт.
  3. Открутить надстроечный винт на рычаге тормоза.
  4. Достать трос из рубашки, проверить его на целостность, при необходимости заменить.
  5. Продеть трос обратно в оплетку, проверить свободу перемещения.
  6. Подсоединить конец троса с круглым креплением к тормозному рычагу и прикрутить надстроечный винт.
  7. Настроить переключатель в рабочий режим.
  8. На другой конец троса натянуть резиновый или алюминиевый пыльник так, чтобы узкая часть была направлена в сторону троса. Закрепить трос фиксирующим винтом.
  9. Временно завинтить болты регулировки.
  10. Пассатижами настроить оптимальный уровень натяжки троса: тормоз должен немедленно реагировать на давление рычага.
  11. Шестигранником регулируется локация тормозной колодки относительно диска или обода на расстояние до 1 мм между ними.
  12. После этого проверяется вращение барабана и реакцию колодок, которые не должны задевать диск при опущенном тормозе.
  13. При нажиме рычага тормозные колодки задевают только область диска.
  14. Зафиксировав трос в необходимом положении закрутить регулировочный винт.
  15. Для завершения подкрутить регуляторы на тормозном рычаге.

После фиксации троса остается небольшой отрезок шнура, чтобы исключить попадание в систему велосипеда его необходимо накрутить или обрезать, оставив в запасе 8 см.

Корректировка и настройка тормоза

Регулировка тормозов включает в себя не один натянутый трос тормоза. Важная часть в настройке тормозной системы – замена и регулировка тормозных колодок.

Замену колодок для тормозов производят при стирании поверхности. На дисковых тормозах износ системы намного медленнее чем в ободном типе.

Для гарантированной надёжности в торможении регулировку механических дисковых тормозов начинают после натяжки троса. При натяжении троса следует учитывать:

  • расстояние от колодок тормоза до диска составляет 0,2-0,4 мм;
  • колодки симметрично располагаются относительно дисковой плоскости.

Для этого после натяжки троса следует проверить расстояние между колодкой и диском.

Колодки регулируются с помощью болтов, чтобы передвинуть их в нужный диапазон следует подвинчивать и ослаблять болт.

тормозной трос

После проверки выставляется зазор между колодками и диском так, чтобы при вращении колеса они не соприкасались.

Ну и самое главное убедиться, что колодки обеспечивают нормальное и своевременное торможение велосипеда.

Также рекомендуем посмотреть видео о регулировке тормозов:

Регулировка дисковых тормозов:https://www.youtube.com/embed/sg2R7nDQ7d0?ecver=2

Регулировка ободных тормозов:

Советуем почитать:Закрыть

Как проверить и настроить тормоза

Существует четкая инструкция по проверке и настройке тормозной системы велосипеда. Если ее придерживаться, то весь процесс займет мало времени и будет результативным.

Порядок действий при проверке и настройке тормозной системы велосипеда:

  1. tormoza
    tormoza
    Проверка тормозов вхолостую. Нужно поднять переднее колесо и, раскрутив его, нажать на левую тормозную ручку. Если в ходе такого испытания колесо резко остановилось, то тормозная система находится в порядке и никакого обслуживания не требуется. Стоит учесть один нюанс – если тормозная ручка касается руля, то понадобится просто натянуть трос. В таком же порядке проверяется работоспособность тормозной системы заднего колеса. Чтобы натянуть трос, нужно воспользоваться фигурными болтами – достаточно их немного подкрутить и, если требуется лишь незначительная регулировка, это исправит положение. Часто бывает, что такая минимальная регулировка не дает результата – в таком случае, смотрим, где на велосипеде находится конец троса (он всегда заранее длиннее, чем нужно), откручиваем болтик, который его держит. Осталось лишь подтянуть часть тросика плоскогубцами и затянуть болт, приложив возможное усилие.
  2. Проверка тормозных колодок. После того, как прошли проверку тормозные ручки, следует внимательно обследовать состояние тормозных колодок. Впрочем, порядок действия можно изменить – сначала поработать с колодками, а затем с ручками.

Настройка тормозной системы при ободном и дисковом типе отличается, так как используются различные вращающиеся механизмы и колодки.

Настройка ободных тормозов

zadn-tormoza

На горных велосипедах используется v-brake тормозная система – на ее примере и будем рассматривать принципы настройки, так как она же имеется и на других велосипедах с ободными тормозами. Отличие может состоять лишь в разном расположении болтов и винтов, которые нужно будет подкручивать/подтягивать.

V-brake (

Обратите внимание:важно соблюсти три главных правила:

  • колодки должны располагаться параллельно ободу;
  • зазор между ободом и колодкой не должен быть больше или меньше 1 мм;
  • колодки должны располагаться симметрично пот отношению друг к другу.

Как достигнуть указанных правил при настройке ободных тормозов на велосипеде:

  1. Нужно найти гайку с шестигранником – она фиксирует колодки. Чтобы ослабить ее и выставить тормозные колодки в нужное положение, понадобится нажать на ручку тормоза и посмотреть, как колодка касается обода. Отпустив ручку тормоза, колодку можно выставлять в нужное положение – она двигается вверх, вниз и на угол.
  2. Расстояние между колодкой и ободом колеса не должно быть больше 1 мм, хотя в некоторых моделях велосипедов встречается и 2-3 мм — точную информацию о конкретном транспортном средстве можно получить либо от инструкции к нему, либо в сети интернет по техническим характеристикам. Следует учесть, что торможение колеса должно происходить даже при минимальном нажатии на ручку тормоза. То есть, если колесо останавливается только при полном нажатии ручки тормоза «до упора», то это неверно.
torzmoza

После проведения всех указанных работ, обязательно нужно проверить работу тормозной системы. Сначала это делается на холостом ходу – поднимите переднее колесо вверх, раскрутите его и резко нажмите ручку, затем то же самое проделайте с задним колесом. Следующий этап – проверка работы тормозной системы «в действии» — сядьте на велосипед и прокатитесь  3-5 метров, резко затормозив. Если велосипед остановился даже при минимальном нажатии на ручку тормоза, то обслуживание системы было выполнено правильно.

Настройка дисковых тормозов

diskovyi-tormoz

Как правило, регулировка дисковых тормозов заключается в периодическом подтягивании троса. Но нередко приходится заменять и колодки, правда, на дисковых тормозах они стираются дольше, чем на ободных. Сначала нужно выяснить, какие конкретно дисковые тормоза установлены на велосипеде – регулировка тормозных колодок при гидравлической и механической системе будет различаться.

Специалисты рекомендуют принять к сведению следующие моменты:

  1. Если стоят на велосипеде дисковые тормоза гидравлического типа, то замена колодок может и не понадобиться – они способны самостоятельно это делать. Но следует учесть один нюанс – если гидравлическая система закрытого типа, то придется регулировать колодки в ручном режиме – для этого предусмотрены специальные вентили.
  2. Если предстоит настройка дисковых механических тормозов, то нужно будет натянуть трос по вышеуказанной инструкции и проверить расположение колодок – расстояние между ними и диском должно быть в пределах 0,2-0,4 мм.
  3. Для того, чтобы настроить колодки при дисковых механических тормозах, нужно воспользоваться специальными болтами – подтягивая их, можно увидеть, как движется колодка. Особенно внимательным нужно при выставлении расстояния между колодкой и диском – 0,3 мм слишком мало, ошибиться легко.

Обязательно после проведения работ нужно проверить работу тормозной системы в действии – прокатитесь на велосипеде несколько метров и попробуйте затормозить. Если трос был сильно перетянут, либо колодки расположились слишком близко к диску, то произойдет слишком резкое торможение – это «сюрприз», при котором велосипедист начинает двигаться вперед, но уже без своего транспортного средства. Поэтому при проверочной езде нужно быть предельно внимательным и аккуратным, при необходимости регулировка дисковой тормозной системы проводится повторно с учетом предыдущих ошибок.

Добавить комментарий

Ваш адрес email не будет опубликован.

Получите основное свойство Название оффера по акции

Старая цена:
4790₽
Новая цена:
147₽
Осталось 33 шт. на складе! Не упусти свой шанс!
ru-1663082
Бесконтактная доставка и безопасное получение заказа!
close-link
